液压快速接头

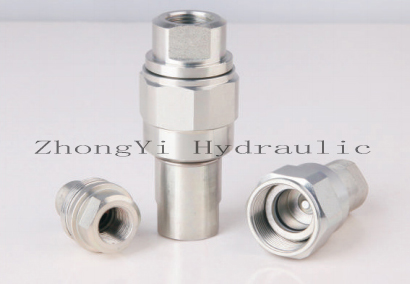

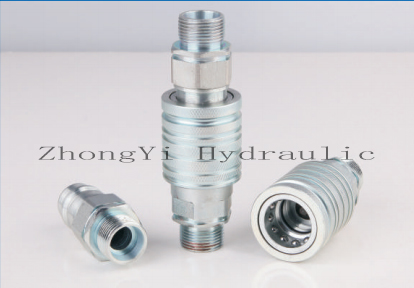

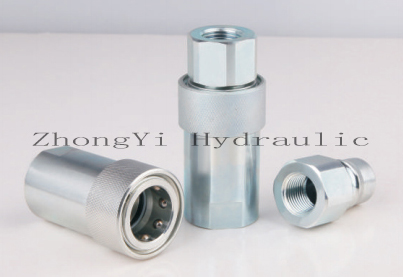

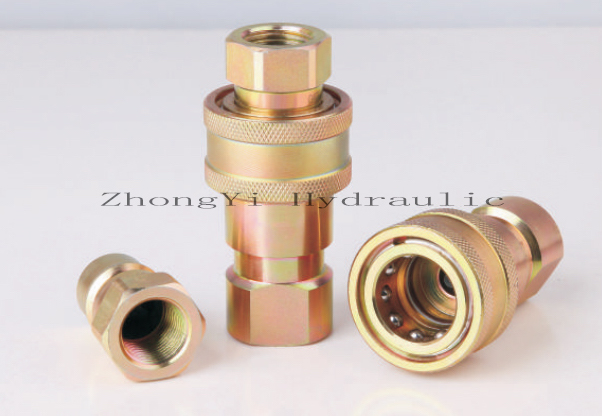

ZY-A1 开闭式液压快速接头（碳钢）

特征：

新型的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能
接头断开时，阀芯自动闭合，防止泄漏
接头连接后，自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
本接头符合IS07241-A标准
ZY-A1与下列产品互换：美国派克(PARKER) 6600系列、意大利快事达(FASTER) ANV系列、美国爱力克(AEROQUI P) 5600系列、美国汉森(HANSEN) HA15000系列

应用：

ZY-A1 接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备、化学品、及其它所需的液压应用。

技术规范：

规格(英寸) 1/4 3/8 1/2 3/4 1
额定压力(PSI) 5000 4000 4000 3000 3000
额定流量(GPM) 3 6 12 28 50
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

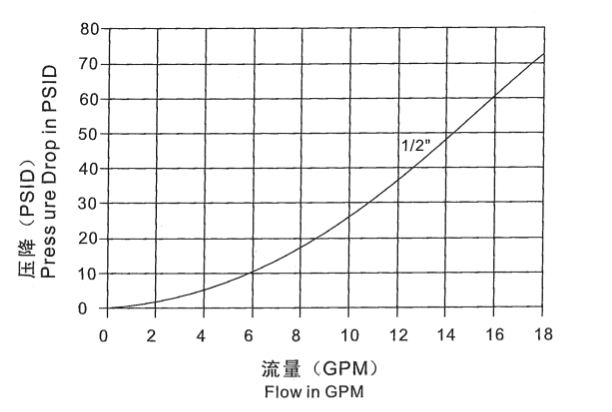

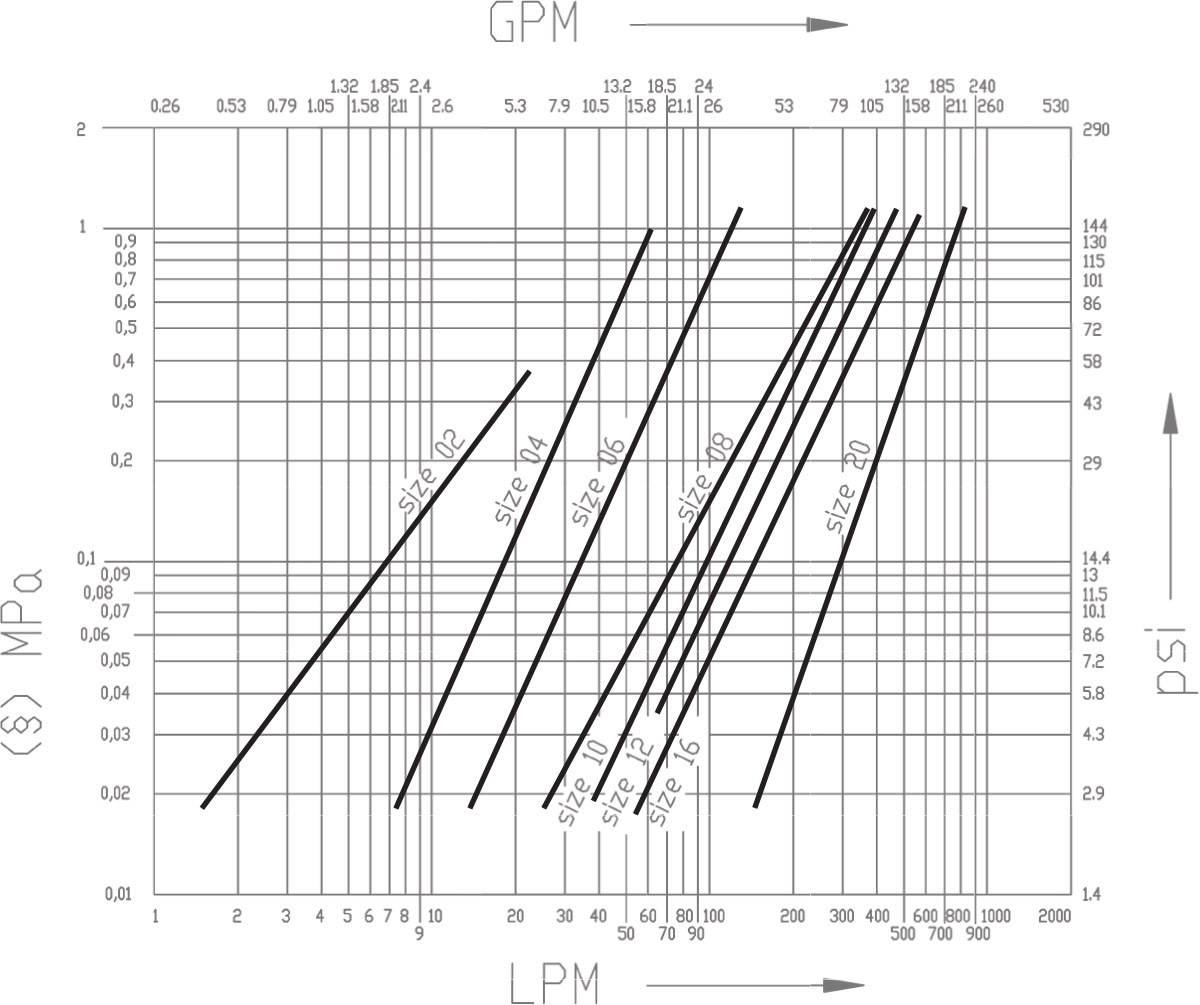

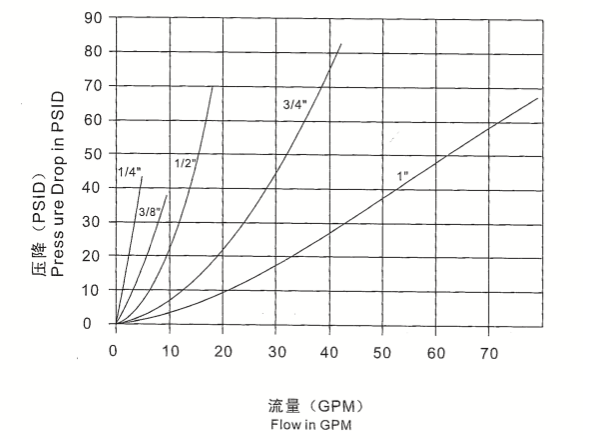

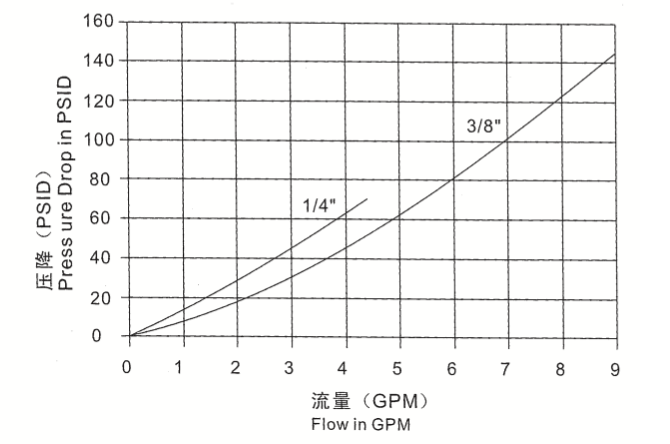

性能：

ISO系列(1/4", 3/8", 1/2", 3/4", 1")

测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

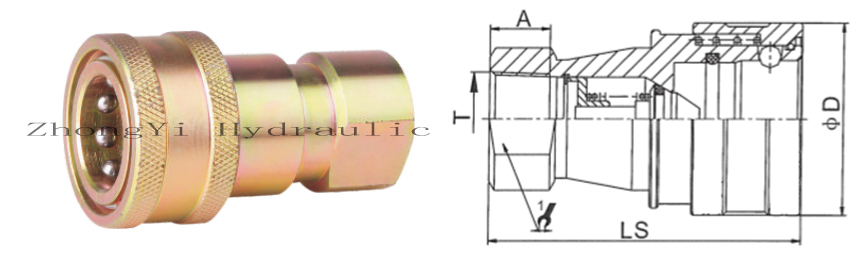

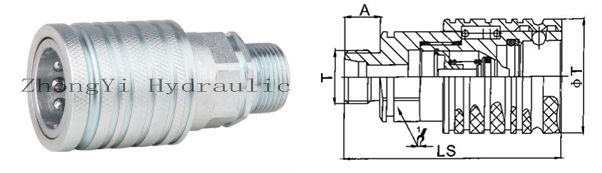

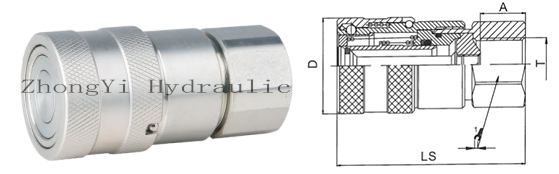

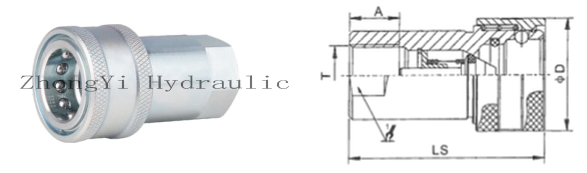

母插座：

ISO PART NO LS D HEX1 A T
6.3 ZY-A1-02SF 50 φ26 19 13 G1/4 NPT1/4
10 ZY-A1-03SF 57.1 φ31.5 22 16 G3/8 NPT3/8
12.5 ZY-A1-04SF 66 φ38.5 27 18 G1/2 NPT1/2
20 ZY-A1-06SF 82.5 φ48 34 20.5 G3/4 NPT3/4
25 ZY-A1-08SF 100 φ56 41 20.5 G1 NPT1

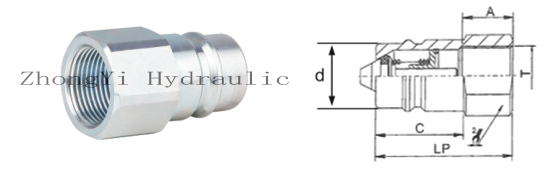

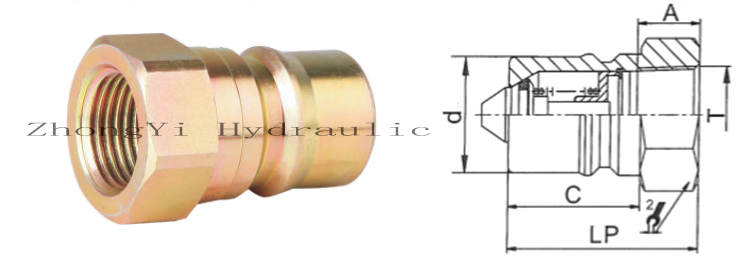

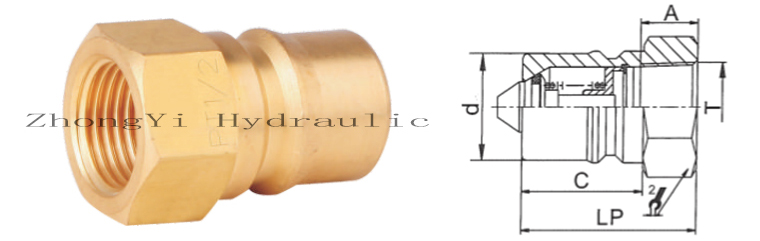

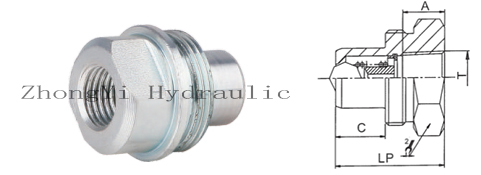

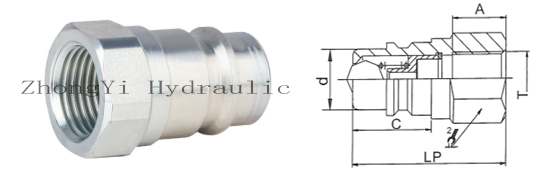

公插座：

ISO PART NO LP d C HEX2 A T
6.3 ZY-A1-02PF 38.5 11.8 15 19 13 G1/4 NPT1/4
10 ZY-A1-03PF 39 17.3 19 22 16 G3/8 NPT3/8
12.5 ZY-A1-04PF 44 20.5 29 27 18 G1/2 NPT1/2
20 ZY-A1-06PF 55 29 29 34 20.5 G3/4 NPT3/4
25 ZY-A1-08PF 66 34.3 35 41 20.5 G1 NPT1

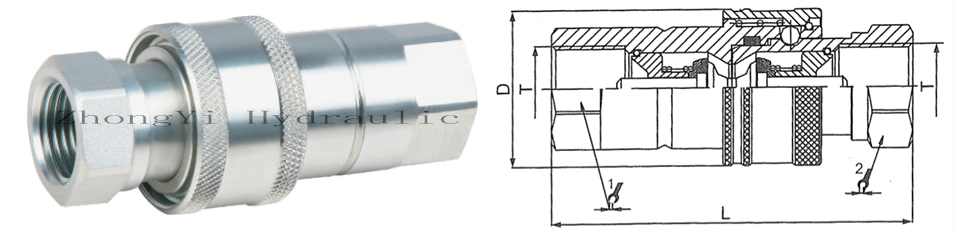

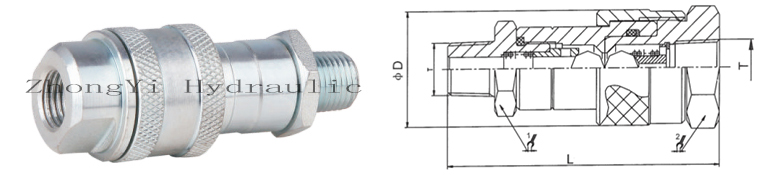

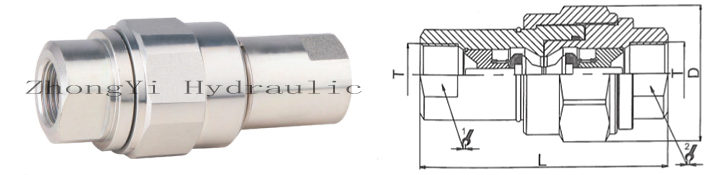

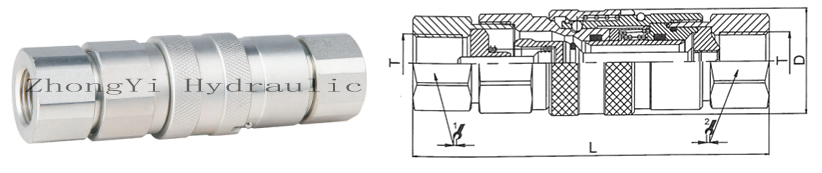

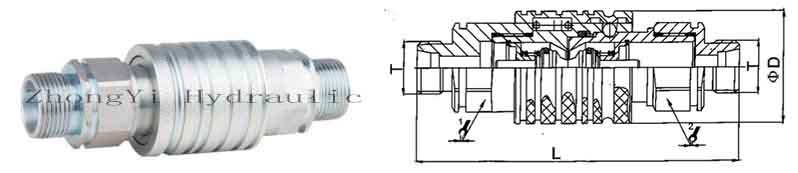

连接器装配：

ISO PART NO L D HEX1 HEX1 T
6.3 ZY-A1-02 74.2 φ26 19 19 G1/4 NPT1/4
10 ZY-A1-03 78.5 φ31.5 22 22 G3/8 NPT3/8
12.5 ZY-A1-04 88.2 φ38.5 27 27 G1/2 NPT1/2
20 ZY-A1-06 110.4 φ48 34 34 G3/4 NPT3/4
25 ZY-A1-08 132.9 φ56 41 41 G1 NPT1

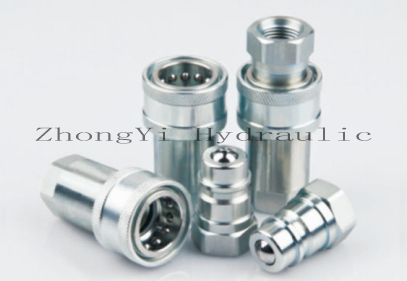

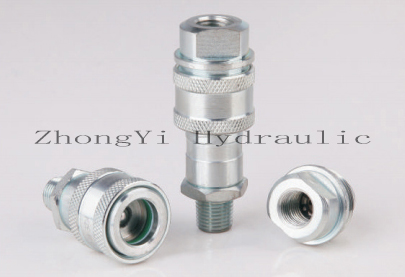

ZY-A1 SS 开闭式液压快速接头（304不锈钢）

特征：

304不锈钢材质
新型的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能
接头断开时，阀芯自动闭合，防止泄漏
接头连接后，自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
本接头符合IS07241-A标准
ZY-A1 SS与下列产品互换：美国派克(PARKER) 6600系列、意大利快事达(FASTER) ANV系列、美国爱力克(AEROQUI P) 5600系列、美国汉森(HANSEN) HA15000系列

应用：

ZY-A1 SS 接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备、化学品、及其它所需的液压应用。

技术规范：

规格(英寸) 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
规格代号 02 03 04 06 08 10 12 16
额定压力 不锈钢304(MPa) 13.8 13.8 10.4 10.4 7 7 7 7
额定流量(L/min) 11.5 23 45.5 106 190 330 830 900
温度范围(丁腈橡胶) -20℃ 至 +100℃
温度范围(氟橡胶) -20℃ 至 +180℃

性能：

ISO系列(1/4", 3/8", 1/2", 3/4", 1")

测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

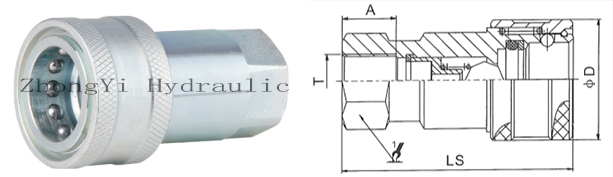

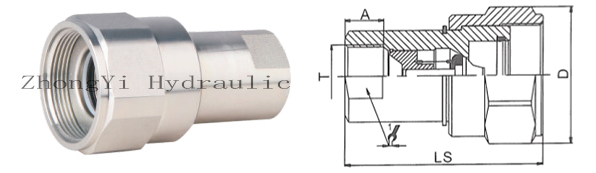

母插座：

ISO PART NO LS D HEX1 A T
6.3 ZY-A1-SS-02SF 50 φ26 19 13 G1/4 NPT1/4
10 ZY-A1-SS-03SF 57.1 φ31.5 22 16 G3/8 NPT3/8
12.5 ZY-A1-SS-04SF 66 φ38.5 27 18 G1/2 NPT1/2
20 ZY-A1-SS-06SF 82.5 φ48 34 20.5 G3/4 NPT3/4
25 ZY-A1-SS-08SF 100 φ56 41 20.5 G1 NPT1

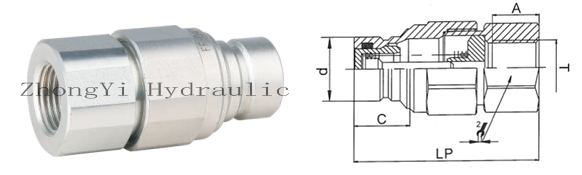

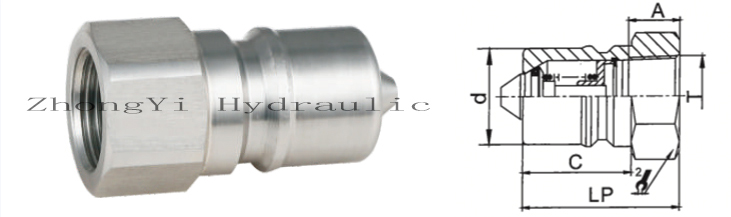

公插座：

ISO PART NO LP d C HEX2 A T
6.3 ZY-A1-SS-02PF 38.5 11.8 15 19 13 G1/4 NPT1/4
10 ZY-A1-SS-03PF 39 17.3 19 22 16 G3/8 NPT3/8
12.5 ZY-A1-SS-04PF 44 20.5 29 27 18 G1/2 NPT1/2
20 ZY-A1-SS-06PF 55 29 29 34 20.5 G3/4 NPT3/4
25 ZY-A1-SS-08PF 66 34.3 35 41 20.5 G1 NPT1

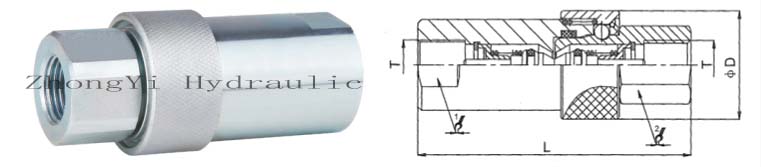

连接器装配：

ISO PART NO L D HEX1 HEX1 T
6.3 ZY-A1-SS-02 74.2 φ26 19 19 G1/4 NPT1/4
10 ZY-A1-SS-03 78.5 φ31.5 22 22 G3/8 NPT3/8
12.5 ZY-A1-SS-04 88.2 φ38.5 27 27 G1/2 NPT1/2
20 ZY-A1-SS-06 110.4 φ48 34 34 G3/4 NPT3/4
25 ZY-ISOA-08 132.9 φ56 41 41 G1 NPT1

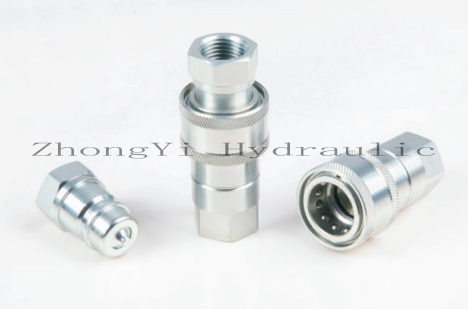

ZY-A2 开闭式液压快速接头（碳钢）

特征：

接头断开时，阀芯自动闭合，防止泄漏
接头连接后，自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
本接头符合IS07241-A标准
ZY-A2与下列产品互换：美国派克(PARKER) 6600系列、意大利快事达(FASTER) ANV系列、美国爱力克(AEROQUI P) 5600系列、美国汉森(HANSEN) HA15000系列

应用：

ZY-A2系列广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、液压机具、石油设备、钢铁设备及其他所需的液压应用。

技术规范：

规格(英寸) 1/4 3/8 1/2 3/4 1
规格代号 02 03 04 06 08
额定压力 碳钢(MPa) 34.5 27.6 27.6 20.7 20.7
额定流量(L/min) 11.5 23 45.5 106 190
温度范围(丁腈橡胶) -20℃ 至 +100℃
温度范围(氟橡胶) -20℃ 至 +180℃

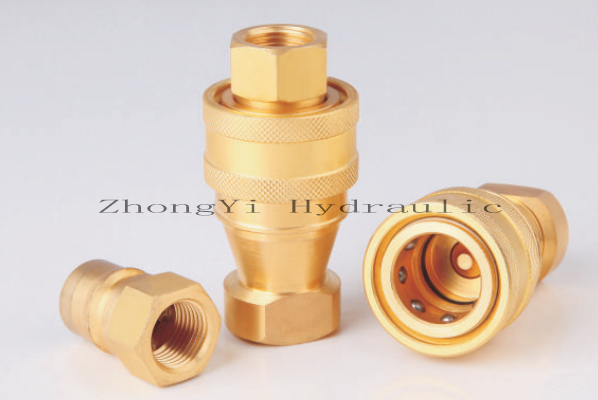

ZY-B1 开闭式液压快速接头（黄铜）

特征：

接头断开时，阀芯自动闭合，防止泄漏
接头连接后，自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
本接头符合IS07241-B标准
ZY-B1与下列产品互换：美国派克(PARKER) 60系列、意大利快事达(FASTER) HNV系列、美国爱力克(AEROQUIP) FD45系列、美国汉森(HANSEN) HK系列

应用：

ZY-B1接头使用于各种范围的液压应用。这类双截止接头能适用以下情况：流体输送管路因设备操作或维护而需要连接及断开，而且希望不出现流体损耗。 ZY-B1接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备、化学品、及其它所需的液压应用。

技术规范：

规格(英寸) 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
额定压力(PSI) 1000 1000 1000 1000 1000 1000 800 800 800
额定流量(GPM) 1 3 6 12 28 50 75 100 150
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

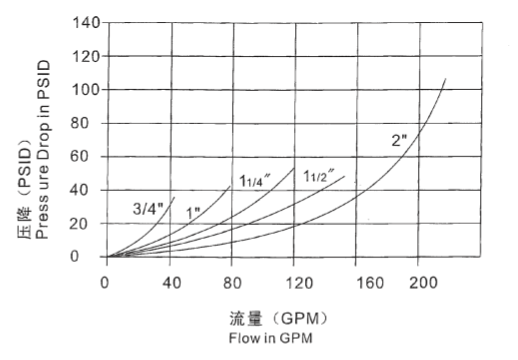

性能：

KZD系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")测试流体：油-150SUS

(11/4", 11/2", 2")测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

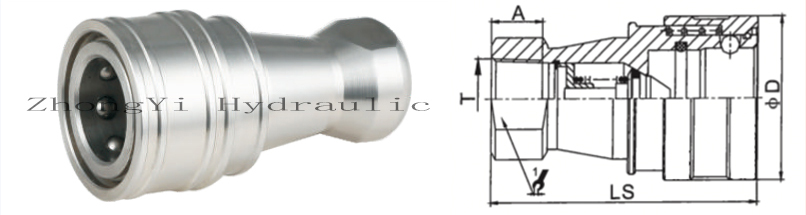

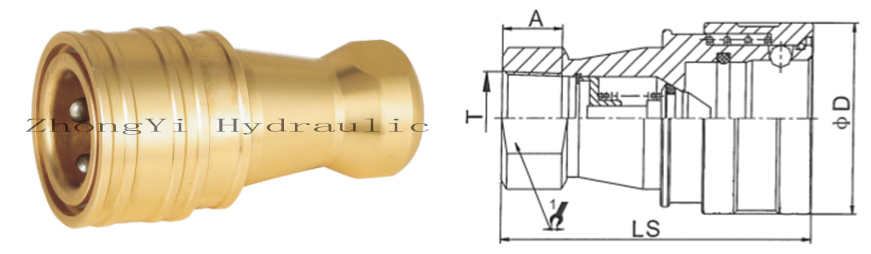

母插座：

ISO PART NO LS D HEX1 A T
5 ZY-01SF 48 24 14 8 G1/8
6.3 ZY-02SF 58 27 19 12.5 ZG1/4
10 ZY-03SF 65 35 22 13 ZG3/8
12.5 ZY-04SF 72.5 45 29 14 ZG1/2
20 ZY-06SF 88 54 36 17 ZG3/4
25 ZY-08SF 102 64.5 41 23 ZG1
31.5 ZY-10SF 115 69 54 27 ZG1-1/4
40 ZY-12SF 124 79 60 27 ZG1-1/2
50 ZY-16SF 132 102 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

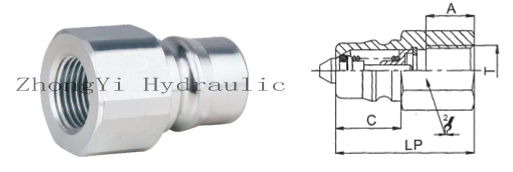

公插座：

ISO PART NO LP d C HEX2 A T
5 ZY-01PF 29 10.8 19 14 8 G1/8
6.3 ZY-02PF 36 14.2 22.5 17 12.5 ZG1/4
10 ZY-03PF 40 19 25 22 13 ZG3/8
12.5 ZY-04PF 44 23.5 28 27 14 ZG1/2
20 ZY-06PF 52 31.4 36 36 17 ZG3/4
25 ZY-08PF 62 37.8 40 41 23 ZG1
31.5 ZY-10PF 70 45 45 52 27 ZG1-1/4
40 ZY-12PF 75 50 49 60 27 ZG1-1/2
50 ZY-16PF 80 70 52 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

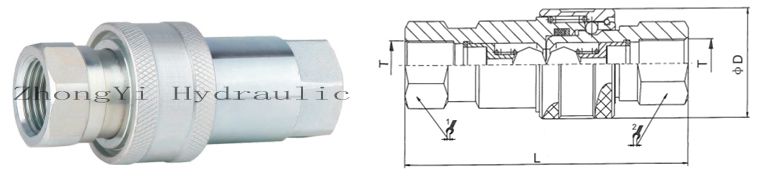

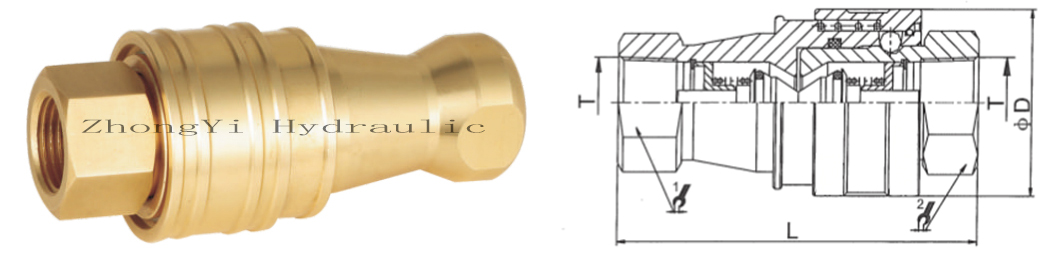

连接器装配：

ISO PART NO L D HEX1 HEX2 T
5 ZY-01 58.5 24 14 14 G1/8
6.3 ZY-02 72.5 28 19 17 ZG1/4
10 ZY-03 80.5 35 22 22 ZG3/8
12.5 ZY-04 89 45 29 27 ZG1/2
20 ZY-06 105 54 36 36 ZG3/4
25 ZY-08 124.5 64.5 41 41 ZG1
31.5 ZY-10 140.5 69 54 52 ZG1-1/4
40 ZY-12 150.5 79 60 60 ZG1-1/2
50 ZY-16 160.5 102 77 77 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

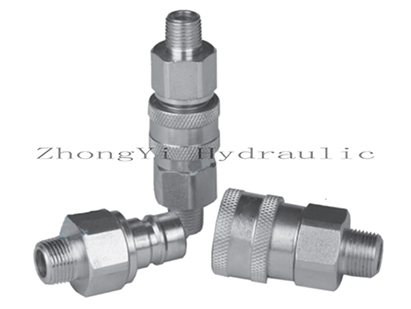

ZY-KZF 开闭式气液快速接头（304不锈钢）

特征：

接头断开时，阀芯自动闭合，防止泄漏
接头连接后，自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
本接头符合IS07241-B标准
ZY-KZF与下列产品互换：美国派克(PARKER) 60系列、意大利快事达(FASTER) HNV系列、美国爱力克(AEROQUIP) FD45系列、美国汉森(HANSEN) HK系列

应用：

ZY-KZF接头使用于各种范围的液压应用。这类双截止接头能适用以下情况：流体输送管路因设备操作或维护而需要连接及断开，而且希望不出现流体损耗。 ZY-KZF接头主要用于液压流体管路，但也用于化学品水，蒸汽及某些气体管路。

技术规范：

规格(英寸) 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
额定压力(PSI) 2000 2000 1500 1500 1500 1000 1000 1000 1000
额定流量(GPM) 1 3 6 12 28 50 75 100 150
温度范围（标准密封圈） -20℃ 至 +180℃
标准密封圈材料 氟橡胶VITON

性能：

KZF系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")测试流体：油-150SUS

(11/4", 11/2", 2")测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

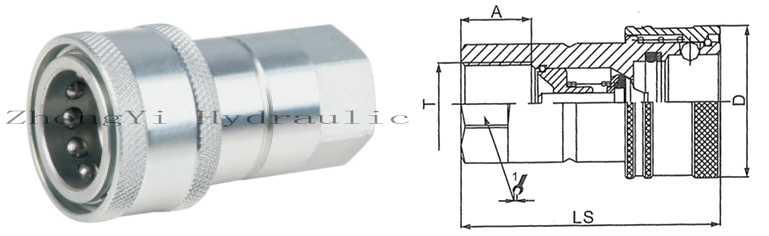

母插座：

ISO PART NO LS D HEX1 A T
5 ZY-01SF 48 24 14 8 G1/8
6.3 ZY-02SF 58 27 19 12.5 ZG1/4
10 ZY-03SF 65 35 22 13 ZG3/8
12.5 ZY-04SF 72.5 45 29 14 ZG1/2
20 ZY-06SF 88 54 36 17 ZG3/4
25 ZY-08SF 102 64.5 41 23 ZG1
31.5 ZY-10SF 115 69 54 27 ZG1-1/4
40 ZY-12SF 124 79 60 27 ZG1-1/2
50 ZY-16SF 132 102 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

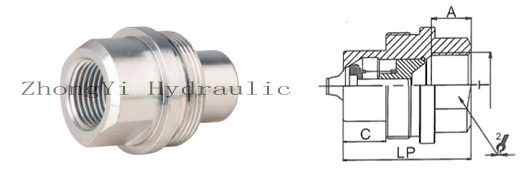

公插座：

ISO PART NO LP d C HEX1 A T
5 ZY-01PF 29 10.8 19 8 8 G1/8
6.3 ZY-02PF 36 14.2 22.5 12.5 12.5 ZG1/4
10 ZY-03PF 40 19 25 13 13 ZG3/8
12.5 ZY-04PF 44 23.5 28 14 14 ZG1/2
20 ZY-06PF 52 31.4 36 17 17 ZG3/4
25 ZY-08PF 62 37.8 40 23 23 ZG1
31.5 ZY-10PF 70 45 45 27 27 ZG1-1/4
40 ZY-12PF 75 50 49 27 27 ZG1-1/2
50 ZY-16PF 80 70 52 30 30 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

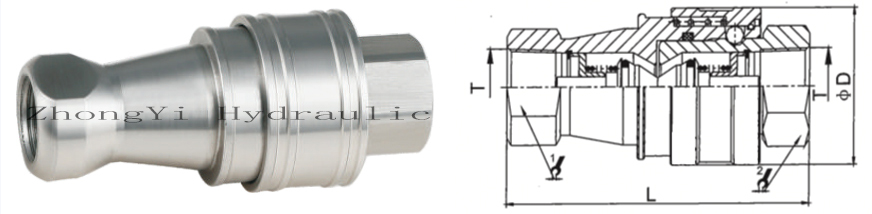

连接器装配：

ISO PART NO L D HEX1 HEX2 T
5 ZY-01 58.5 24 14 14 G1/8
6.3 ZY-02 72.5 28 19 17 ZG1/4
10 ZY-03 80.5 35 22 22 ZG3/8
12.5 ZY-04 89 45 29 27 ZG1/2
20 ZY-06 105 54 36 36 ZG3/4
25 ZY-08 124.5 64.5 41 41 ZG1
31.5 ZY-10 140.5 69 54 52 ZG1-1/4
40 ZY-12 150.5 79 60 60 ZG1-1/2
50 ZY-16 160.5 102 77 77 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

ZY-KZD 开闭式气液快速接头（黄铜）

特征：

接头断开时，阀芯自动闭合，防止泄漏
接头连接后，自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
本接头符合IS07241-B标准
ZY-KZD与下列产品互换：美国派克(PARKER) 60系列、意大利快事达(FASTER) HNV系列、美国爱力克(AEROQUIP) FD45系列、美国汉森(HANSEN) HK系列

应用：

ZY-KZD接头使用于各种范围的液压应用。这类双截止接头能适用以下情况：流体输送管路因设备操作或维护而需要连接及断开，而且希望不出现流体损耗。 ZY-KZD接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备、化学品、及其它所需的液压应用。

技术规范：

规格(英寸) 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
额定压力(PSI) 1000 1000 1000 1000 1000 1000 800 800 800
额定流量(GPM) 1 3 6 12 28 50 75 100 150
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

性能：

KZD系列(3/4", 1", 11/4", 11/2", 2")

(3/4", 1")测试流体：油-150SUS

(11/4", 11/2", 2")测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO PART NO LS D HEX1 A T
5 ZY-01SF 48 24 14 8 G1/8
6.3 ZY-02SF 58 27 19 12.5 ZG1/4
10 ZY-03SF 65 35 22 13 ZG3/8
12.5 ZY-04SF 72.5 45 29 14 ZG1/2
20 ZY-06SF 88 54 36 17 ZG3/4
25 ZY-08SF 102 64.5 41 23 ZG1
31.5 ZY-10SF 115 69 54 27 ZG1-1/4
40 ZY-12SF 124 79 60 27 ZG1-1/2
50 ZY-16SF 132 102 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

公插座：

ISO PART NO LP d C HEX2 A T
5 ZY-01PF 29 10.8 19 14 8 G1/8
6.3 ZY-02PF 36 14.2 22.5 17 12.5 ZG1/4
10 ZY-03PF 40 19 25 22 13 ZG3/8
12.5 ZY-04PF 44 23.5 28 27 14 ZG1/2
20 ZY-06PF 52 31.4 36 36 17 ZG3/4
25 ZY-08PF 62 37.8 40 41 23 ZG1
31.5 ZY-10PF 70 45 45 52 27 ZG1-1/4
40 ZY-12PF 75 50 49 60 27 ZG1-1/2
50 ZY-16PF 80 70 52 77 30 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

连接器装配：

ISO PART NO L D HEX1 HEX2 T
5 ZY-01 58.5 24 14 14 G1/8
6.3 ZY-02 72.5 28 19 17 ZG1/4
10 ZY-03 80.5 35 22 22 ZG3/8
12.5 ZY-04 89 45 29 27 ZG1/2
20 ZY-06 105 54 36 36 ZG3/4
25 ZY-08 124.5 64.5 41 41 ZG1
31.5 ZY-10 140.5 69 54 52 ZG1-1/4
40 ZY-12 150.5 79 60 60 ZG1-1/2
50 ZY-16 160.5 102 77 77 ZG2

注：只有01-08尺寸是符合ISO7241-B标准

ZY-C1 钢球式液压快速接头（碳钢）

特征：

接头断开时，阀芯自动闭合，防止泄漏
接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通
采用坚硬的铬合金钢球，钢球被弹簧加载以使牢固的固定在阀座处
阀提供钢球与内锥面之间的金属对金属密封
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造。本产品符合IS05675标准
ZY-C1与下列产品互换：美国派克（ PARKER )4000系列、意大利快事达（FASTER ) NV / NS 系列

应用：

ZY-C1系列广泛应用于各种工业用途，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其它所需的液压应用

技术规范：

规格(英寸) 1/4 3/8 1/2 3/4 1
额定压力(PSI) 5000 4000 4000 3000 3000
额定流量(GPM) 3 6 12 28 50
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

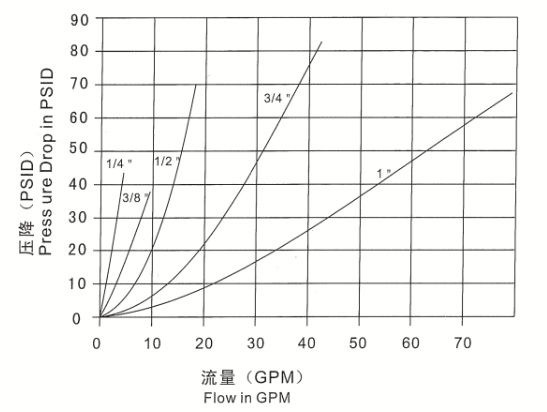

性能：

ZY-C1系列(1/4", 3/8", 1/2", 3/4", 1")

测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

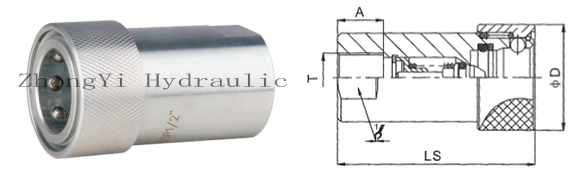

母插座：

ISO PART NO LS D HEX1 A T
6.3 ZY-C1-02SF 53.5 27.6 19 12.5 G1/4 NPT1/4
10 ZY-C1-03SF 63 34 24 13 G3/8 NPT3/8
12.5 ZY-C1-04SF 66.3 38.6 27 16 G1/2 NPT1/2
20 ZY-C1-06SF 82.5 48.2 34 19 G3/4 NPT3/4
20 ZY-C1-06SF(E) 83.5 47.5 35 18 G3/4 NPT3/4
25 ZY-C1-08SF 96.5 56 41 21 G1 NPT1

注：ZY-C1-06SF与快事达(FASTER)互换，ZY-C1-06SF(E)与派克(PARKER)互换

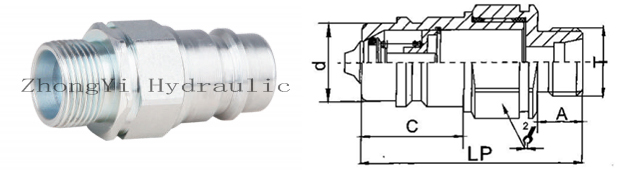

公插座：

ISO PART NO LP D C HEX2 A T
6.3 ZY-C1-02PF 36 14.2 18.5 19 12.5 G1/4 NPT1/4
10 ZY-C1-03PF 40 19 22 24 13 G3/8 NPT3/8
12.5 ZY-C1-04PF 43.5 20.5 27 27 16 G1/2 NPT1/2
20 ZY-C1-06PF 53.5 28 32 34 19 G3/4 NPT3/4
25 ZY-C1-06PF(E) 51 26.9 28.5 33.3 18 G3/4 NPT3/4
25 ZY-C1-08PF 63 31.5 38 41 21 G1 NPT1

注：ZY-C1-06PF与快事达(FASTER)互换，ZY-C1-06PF(E)与派克(PARKER)互换

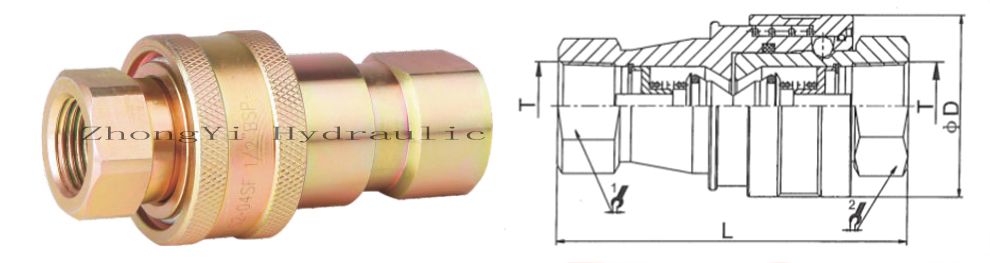

连接器装配：

ISO PART NO L D HEX1 HEX2 T
6.3 ZY-C1-02 72.2 27.6 19 19 G1/4 NPT1/4
10 ZY-C1-03 82.6 34 24 24 G3/8 NPT3/8
12.5 ZY-C1-04 87.8 38.6 27 27 G1/2 NPT1/2
20 ZY-C1-06 107.8 48.2 34 34 G3/4 NPT3/4
20 ZY-C1-06(E) 102 47.5 35 33.5 G3/4 NPT3/4
25 ZY-C1-08 126.8 56.2 41 41 G1 NPT1

注：ZY-C1-06与快事达(FASTER)互换，ZY-C1-06(E)与派克(PARKER)互换

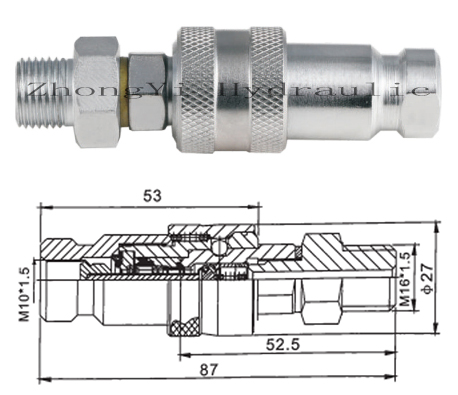

ZY-CT 推拉式液压快速接头（碳钢）

特征：

在接头被夹紧或以舱壁形式安装时，双作用套筒可以用单手操作
接头断开时，阀芯自动闭合，防止泄漏
接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
本接头符合IS05675标准
ZY-CT与下列产品互换：美国派克(PARKER)4250系列、意大利快事达(FASTER) CPV-CNV 系列

应用：

ZY-CT 系列广泛应用于各种工业用途，用于建筑设备、森林设备、农业机械及液压机具

技术规范：

规格(英寸) 1/2
额定压力(PSI) 3000
额定流量(GPM) 12
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

性能：

ZY-CT系列(1/2")

测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

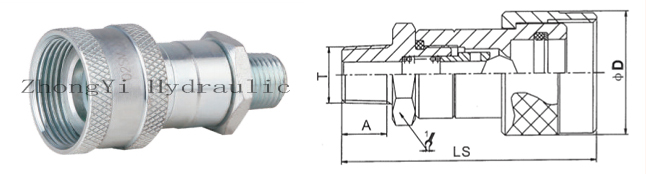

母插座：

ISO PART NO LS D HEX1 A T
12.5 ZY-CT-04SM8L 73.5 38 27 12 M14*1.5
12.5 ZY-CT-04SM10L 73.5 38 27 12 M16*1.5
12.5 ZY-CT-04SM12L 73.5 38 27 12 M18*1.5
12.5 ZY-CT-04SM15L 75.5 38 27 14 M22*1.5
12.5 ZY-CT-04SM18L 75.5 38 27 14 M26*1.5
12.5 ZY-CT-04SM10S 73.5 38 27 12 M18*1.5
12.5 ZY-CT-04SM12S 73.5 38 27 12 M20*1.5
12.5 ZY-CT-04SM14S 75.5 38 27 14 M22*1.5
12.5 ZY-CT-04SM16S 75.5 38 27 14 M24*1.5
12.5 ZY-CT-04SM16S 77.5 38 30 16 M30*2

公插座：

ISO PART NO LP D C HEX2 A T
12.5 ZY-CT-04PM8L 58.5 20.5 27 27 12 M14*1.5
12.5 ZY-CT-04PM10L 58.5 20.5 27 27 12 M16*1.5
12.5 ZY-CT-04PM12L 58.5 20.5 27 27 12 M18*1.5
12.5 ZY-CT-04PM15L 60.5 20.5 27 27 14 M22*1.5
12.5 ZY-CT-04PM18L 60.5 20.5 27 27 14 M26*1.5
12.5 ZY-CT-04PM10S 58.5 20.5 27 27 12 M18*1.5
12.5 ZY-CT-04PM12S 58.5 20.5 27 27 12 M20*1.5
12.5 ZY-CT-04PM14S 60.5 20.5 27 27 14 M22*1.5
12.5 ZY-CT-04PM16S 60.5 20.5 27 27 14 M24*1.5
12.5 ZY-CT-04PM14S 62.5 20.5 27 30 16 M30*2

连接器装配：

ISO PART NO L D HEX1 HEX2 T
12.5 ZY-CT-04-8L 109.5 38 27 27 M14*1.5
12.5 ZY-CT-04-10L 109.5 38 27 27 M16*1.5
12.5 ZY-CT-04-12L 109.5 38 27 27 M18*1.5
12.5 ZY-CT-04-15L 113.5 38 27 27 M22*1.5
12.5 ZY-CT-04-18L 113.5 38 27 27 M26*1.5
12.5 ZY-CT-04-10S 109.5 38 27 27 M18*1.5
12.5 ZY-CT-04-12S 109.5 38 27 27 M20*1.5
12.5 ZY-CT-04-14S 113.5 38 27 27 M22*1.5
12.5 ZY-CT-04-16S 113.5 38 27 27 M24*1.5
12.5 ZY-CT-04-20S 115.5 38 30 30 M30*2

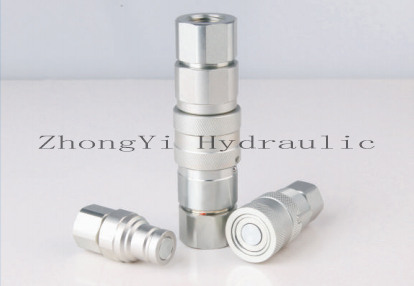

ZY-FF 平面式液压快速接头（碳钢）

特征：

新型的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能
套筒锁紧机构通过连接后旋转套筒而啮合，在使用期间沿地面拖动接头时，套锁机构能防止意外断开
套锁机构的设计有助于防止杂物进入内部机构从而在连接或断开时引起误操作，套筒覆盖挡圈并且在弹射区域包含了防尘密封件
淬火处理的公插头和套筒以及实心棒状结构造就优质阴接头，能最大限度的抵抗由于液压和机械冲击所造成的剥蚀及损坏
这种搞爆裂 BFT 密封圈设计用于防止在危险工作状况下出现爆裂或损坏
耐用球锁机械保证每次都能可靠连接，数个锁定钢球均匀分配工作负载，同时提供对准及旋转动作从而减小软管扭曲延长软管使用期，警告：这类产品不能用作旋转阳接头，在压力下旋转会导致过度和过早磨损
ZY-FF系列接头在连接及断开时使用平齐机构操作，这意味着之间的接合能使断开时只损失少量流体，或在重新连接时只混入少量空气
采用新工艺环保镀锌，提供更高的防锈性能
ZY-FF接头符合IS016028标准
ZY-FF与下列产品互换：美国派克(PARKER)FEM系列、意大利意图奇(STUCCHI)FIRG系列、美国爱力克(AEROQUIP)FD89系列、美国汉森(HANSEN)FF系列

应用：

ZY-FF系列接头广泛用于以下公用设施：液压油泄漏会构成严重的安全险情，尤其对用于高压电源输送线维护的架空斗式起重机，这类接头还用建筑、铁路维护及矿业中的液压机具之快速切换，易于清理使之能理想地用于这类特殊环境。

技术规范：

规格(英寸) 1/4(02) 3/8(03) 1/2(04) 5/8(06) 3/4(08) 1(10) 1-1/2(12) 2(16)
额定压力(PSI) 5000 4350 4350 3625 3625 3000 3000 3000
额定流量(GPM) 3 6 12 20 28 50 80 100
溢流量(ML) 0.006 0.012 0.02 0.026 0.032 0.035 0.05 0.1
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

性能：

ZY-FF系列(1/4", 3/8", 1/2", 5/8", 3/4", 1")

测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

ISO PART NO LS D HEX1 A T
6.3 ZY-FF-02SF 58.2 28 20 14 G1/4 NPT1/4
10 ZY-FF-03SF 68.2 32 24 14 G3/8 NPT3/8
10 ZY-FF-03SF 72.2 32 27 18 G1/2 NPT1/2
12.5 ZY-FF-04SF 75 38 32 18 G1/2 NPT1/2
12.5 ZY-FF-04SF 79 38 36 22 G3/4 NPT3/4
16 ZY-FF-06SF 80 42 36 22 G3/4 NPT3/4
19 ZY-FF-08SF 99.8 48 41 22 G3/4 NPT3/4
19 ZY-FF-08SF 99.8 48 41 23.5 G1 NPT1
25 ZY-FF-10SF 111.5 56 55 24 G1-1/4 NPT1-1/4
- ZY-FF-12SF 150 79.5 65 30 G1-1/2 NPT1-1/2
- ZY-FF-12SF 167 98.5 85 31 G2 NPT2

公插座：

ISO PART NO LP D C HEX2 A T
6.3 ZY-FF-02PF 49.2 16.1 15.2 20 14 G1/4 NPT1/4
10 ZY-FF-03PF 55.8 19.7 19.5 24 14 G3/8 NPT3/8
10 ZY-FF-03PF 59.8 19.7 19.5 27 18 G1/2 NPT1/2
12.5 ZY-FF-04PF 72 24.5 21.6 32 18 G1/2 NPT1/2
12.5 ZY-FF-04PF 76 24.5 21.6 36 22 G3/4 NPT3/4
16 ZY-FF-06PF 75.5 27 21.6 36 22 G3/4 NPT3/4
19 ZY-FF-08PF 93.8 30 29 41 22 G3/4 NPT3/4
19 ZY-FF-08PF 93.8 30 29 41 23.5 G1 NPT1
25 ZY-FF-10PF 90 36 34 55 24 G1-1/4 NPT1-1/4
- ZY-FF-12PF 112 57 38 65 30 G1-1/2 NPT1-1/2
- ZY-FF-16PF 123.9 73 40.5 75 31 G2 NPT2

连接器装配：

ISO PART NO L D HEX1 HEX2 T
6.3 ZY-FF-02 96.2 28 20 20 G1/4 NPT1/4
10 ZY-FF-03 108.4 32 24 24 G3/8 NPT3/8
10 ZY-FF-03 116.4 32 27 27 G1/2 NPT1/2
12.5 ZY-FF-04 129.3 38 32 32 G1/2 NPT1/2
12.5 ZY-FF-04 137.3 38 36 36 G3/4 NPT3/4
16 ZY-FF-06 138 42 36 36 G3/4 NPT3/4
19 ZY-FF-08 172.1 48 41 41 G3/4 NPT3/4
19 ZY-FF-08 172.1 48 41 41 G1 NPT1
25 ZY-FF-10 178 56 55 55 G1-1/4 NPT1-1/4
- ZY-FF-12 233.4 79.5 65 65 G1-1/2 NPT1-1/2
- ZY-FF-16 251.7 98.5 85 75 G2 NPT2

ZY-FFH 高脉冲平面式液压快速接头（碳钢）

特征：

阀型式: 平面阀
连接方式:插入连接
断开方式: 回推套筒
带压连接: 不允许带压
ZY-FFH接头符合IS016028标准

应用：

ZY-FFH广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备、化学品、及其它所需的液压应用。

技术规范：

规格(英寸) 3/4 5/8 1/2 3/8 1 1/4 1/8
工作压力(MPa) 35.0 35.0 35.0 35.0 35.0 35.0 35.0
额定流量(L/Min) 160 125 110 50 230 25 12
溢流量(ml) 0.02 0.02 0.01 0.008 0.03 0.006 0.001
连接力(N) 215 205 210 150 280 110 105
温度范围 -25℃ 至 +100℃
标准密封圈材料 丁腈橡胶NBR，PUR

性能：

1 MPa=10 bar

图中所示的数据是指示性的，没有约束性。零件尺寸是指定的

ZY-KZE-B 螺纹紧锁式液压快速接头（碳钢）

特征：

采用实心钢棒料加工制造，所以耐用性好
KZE-B系列阴接头上采用螺纹套筒锁定结构，与母插座上的相应的外螺纹配套使用，连接时公母两部分必须通过螺纹采用手动方式结合在一起
阀采用坚硬的铬合金钢球，钢球被弹簧加载以使牢固的固定在座处
阀提供钢球与内锥面之间的金属对金属密封
接头密封为聚氨酯橡胶材料，能抵抗高压力下挤出
螺纹阀挡圈提供阀止档，保证能牢靠的对中
ZY-KZE-B与下列产品互换：美国派克(PARKER) 3000系列、意大利快事达(FASTER) PVVM系列

应用：

带螺纹锁定系统及精确球型单向的ZY-KZE-B系列接头设计用于极高压力应用，例如便携式液压千斤顶，液压扳手。

技术规范：

规格(英寸) 1/4 3/8
额定压力(PSI) 10000 10000
额定流量(GPM) 3 6
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

性能：

KZE-B系列(1/4", 3/8")

测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO LS D HEX1 A T
ZY-KZE-B-02SM 60.8 28.5 22 13.5 NPT1/4
ZY-KZE-B-03SM 77.1 35 25.4 14.4 NPT3/8

公插座：

PART NO LP C HEX2 A T
ZY-KZE-B-02PF 32.5 11.2 19 13 NPT1/4
ZY-KZE-B-03PF 39.5 16 23 13.5 NPT3/8

连接器装配：

PART NO L D HEX1 HEX2 T
ZY-KZE-B-02 74.5 28.5 22 19 NPT1/4
ZY-KZE-B-03 86.1 35 25 32 NPT3/8

ZY-KZE-BA 螺纹紧锁式液压快速接头（碳钢）

特征：

新型阀的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能
采用实心钢棒加工制造，所以耐用性好
ZY-KZE-BA系列阴接头上采用螺纹套筒锁定结构，与母插座上的相应的外螺纹配套使用
连接时公母两部分必须通过螺纹采用手动方式结合在一起
采用新工艺环保镀锌，提供更高的防锈性能
螺纹阀档圈提供阀止档，保证能牢靠的对中
ZY-KZE-B与下列产品互换：法国格鲁梅尔GROMELLE6000系列和英国享佰利TGW系列

应用：

ZY-KZE-B系列接头应用于移动式设备，农业机械和通用工业设备。

技术规范：

规格(英寸) 1/4 3/8 1/2 3/4 1
额定压力(PSI) 10000 10000 10000 8500 6000
额定流量(GPM) 3 6 12 28 50
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

性能：

KZE-B系列(1/4", 3/8", 1/2", 3/4", 1")

测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO LS D HEX1 A T
ZY-KZE-BA-02SF 58.9 S32 S19 13 G1/4 NPT1/4
ZY-KZE-BA-03SF 66.5 S36 S22 16 G3/8 NPT3/8
ZY-KZE-BA-04SF 76.5 S41 S27 18 G1/2 NPT1/2
ZY-KZE-BA-06SF 89.5 S50 S35 20.5 G3/4 NPT3/4
ZY-KZE-BA-08SF 105.5 S65 S41 20.5 G1 NPT1

公插座：

PART NO LP C HEX2 A T
ZY-KZE-BA-02PF 36 12.5 S19 13 G1/4 NPT1/4
ZY-KZE-BA-03PF 40.5 16 S22 16 G3/8 NPT3/8
ZY-KZE-BA-04PF 49 17 S27 18 G1/2 NPT1/2
ZY-KZE-BA-06PF 56 19 S35 20.5 G3/4 NPT3/4
ZY-KZE-BA-08PF 66 22 S41 20.5 G1 NPT1

连接器装配：

PART NO L D HEX1 HEX2 T
ZY-KZE-BA-02 72.3 S32 S19 S19 G1/4 NPT1/4
ZY-KZE-BA-03 81.5 S36 S22 S22 G3/8 NPT3/8
ZY-KZE-BA-04 98.3 S41 S27 S27 G1/2 NPT1/2
ZY-KZE-BA-06 112.4 S50 S35 S35 G3/4 NPT3/4
ZY-KZE-BA-08 132.9 S65 S41 S41 G1 NPT1

ZY-LKJI 超高压快速接头（碳钢）

应用：

ZY-LKJI接头应用于超高压分离式液压管路、设备之间的连接件。

ZY-TQ 超高压快速接头（碳钢）

应用：

ZY-TQ接头应用于超高压分离式液压管路、设备之间的连接件。

ZY-KZE 开闭式液压快速接头（碳钢）

特征：

新型阀的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能
接头断开时，阀芯自动闭合，防止泄漏
接头连接后，阀芯自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
ZY-KZE与下列产品互换：美国派克(PARKER) 6600系列、意大利快事达(FASTER) ANV系列、美国爱力克(AEROQUIP) 5600系列、美国汉森(HANSEN) HA15000系列

应用：

ZY-KZE 系列广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业设备、液压机具、钢铁设备及其它所需的液压应用。

技术规范：

规格(英寸) 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
额定压力(PSI) 5000 3000 3000 3000 3000 3000 2000 2000 1500
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

母插座：

PART NO LS D HEX1 A T
ZY-KZE-01SF 49 28 17 9 G1/8
ZY-KZE-02SF 58.2 27 19 12.5 G1/4
ZY-KZE-03SF 65 37 22 13 G3/8
ZY-KZE-04SF 65 40 27 17 G1/2
ZY-KZE-06SF 79.2 49 36 18 G3/4
ZY-KZE-08SF 94 56 41 21 1
ZY-KZE-10SF 115 69 54 27 G1-1/4
ZY-KZE-12SF 124 79 60 27 G1-1/2
ZY-KZE-16SF 132.3 102 77 30 G2
ZY-KZE-14x1.5SF 58 28 19 13 14x1.5
ZY-KZE-16x1.5SF 65 35 22 13 16x1.5
ZY-KZE-18x1.5SF 65 35 24 13 18x1.5
ZY-KZE-20x1.5SF 65 40 27 17 20x1.5
ZY-KZE-22x1.5SF 66.5 40 30 17 22x1.5
ZY-KZE-27x1.5SF 79.2 49 36 18 27x1.5

公插座：

PART NO LP C HEX2 A T d
ZY-KZE-01PF 36 17 17 9 G1/8
ZY-KZE-02PF 36 22.5 19 13 G1/4 14.1
ZY-KZE-03PF 40 25 22 13 G3/8 19
ZY-KZE-04PF 45 25 27 17 G1/2 21.5
ZY-KZE-06PF 55 26 36 18 G3/4 30
ZY-KZE-08PF 59.5 36 41 21 1
ZY-KZE-10PF 70 45 52 27 G1-1/4
ZY-KZE-12PF 75 49 60 27 G1-1/2
ZY-KZE-16PF 80 52 77 30 G2
ZY-KZE-14x1.5PF 36 22.5 19 13 14x1.5 14.1
ZY-KZE-16x1.5PF 40 26 22 13 16x1.5 19
ZY-KZE-18x1.5PF 40 26 24 13 18x1.5 19
ZY-KZE-20x1.5PF 45 25 27 17 20x1.5 21.5
ZY-KZE-22x1.5PF 45 25 30 17 22x1.5 21.5
ZY-KZE-27x1.5PF 55 26 36 18 27x1.5 30

ZY-HSP 开闭式液压快速接头（碳钢）

特征：

接头断开时，阀芯自动闭合，防止泄漏
接头连接后，阀芯自动开启，在额定工作范围内，始终保持流体的畅通
关键部件经过感应淬火，所以耐用性好
可靠的球锁机构将相匹配的两半部分结合在一起
母插座和公插头采用实心的棒料精密制造
螺纹阀挡圈提供阀止档，保证能牢靠的对中
ZY-HSP并与日东(NITTO) HSP cupier系列产品互换

应用：

ZY-HSP系列广泛应用于各种工业用途，主要用于建筑设备、森林设备、农业机械、液压机具、钢铁设备及其它所需的液压应用技术。

技术规范：

规格(英寸) 1/4 3/8 1/2 3/4 1
额定压力(PSI) 5000 4000 4000 3000 3000
额定流量(GPM) 3 6 12 28 50
温度范围 -20℃ 至 +120℃
标准密封圈材料 丁腈橡胶NBR

性能：

ZY-HSP系列(1/4", 3/8", 1/2", 3/4", 1")

测试流体：油-200SUS

1 GPM=3.78L/Min 1PSI=0.0069MPa

母插座：

PART NO LS D HEX1 A T
ZY-HSP-02SF 53 27.5 19 12 G1/4 NPT1/4
ZY-HSP-03SF 60.4 33 23 13 G3/8 NPT3/8
ZY-HSP-04SF 72 43 35 16 G1/2 NPT1/2
ZY-HSP-06SF 72 43 35 18 G3/4 NPT3/4
ZY-HSP-08SF 93.2 58 46 23 G1 NPT1

公插座：

PART NO LP C HEX2 A T
ZY-HSP-02PF 36 17 19 12 G1/4 NPT1/4
ZY-HSP-03PF 38 22.5 23 13 G3/8 NPT3/8
ZY-HSP-04PF 50 27.5 32 16 G1/2 NPT1/2
ZY-HSP-06PF 50 27.5 32 18 G3/4 NPT3/4
ZY-HSP-08PF 61 36 41 23 G1 NPT1

连接器装配：

PART NO L D HEX1 HEX2 T
ZY-HSP-02 72.5 28.5 19 19 G1/4 NPT1/4
ZY-HSP-03 76.5 33 23 23 G3/8 NPT3/8
ZY-HSP-04 95.5 43 35 32 G1/2 NPT1/2
ZY-HSP-06 95.5 43 35 32 G3/4 NPT3/4
ZY-HSP-08 120 58 46 41 G1 NPT1
